ecoDry Trommeltrockner

Der SWISS COMBI ecoDry ist ein indirekt beheizter Trommeltrockner. Getrocknet wird mit überhitztem Dampf bei atmosphärischem Druck. Die ecoDry-Technologie bietet ein grosses Energie-Rückgewinnungspotenzial bei tiefen Emissionen und kann zudem unangenehmen Geruch direkt im Trockner neutralisieren.

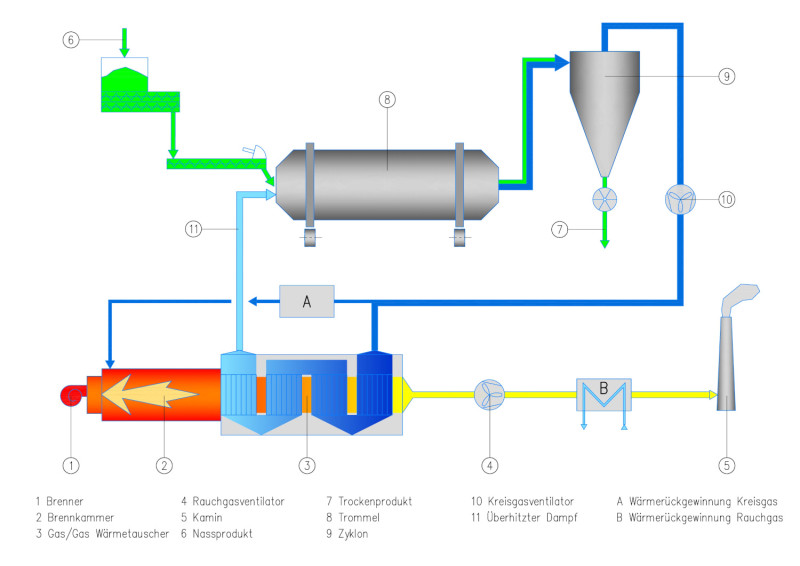

Der ecoDry basiert auf einem indirekt beheizten Trocknungsverfahren mit geschlossenem Dampfkreislauf (überhitzter Dampf) und einer prozessintegrierten Nachverbrennung der Trocknungsbrüden.

Die Trocknung erfolgt somit nicht in direktem Kontakt mit Verbrennungsgasen, sondern äusserst produktschonend mit überhitztem Dampf bei niedrigem Sauerstoffgehalt.

Der bei der Trocknung entstehende Abdampf wird prozessintegriert in der Brennkammer auf über 860° C erwärmt, wodurch die Kohlenwasserstoffe (Geruch) oxidieren. Durch diesen Prozess wird das Abgas geruchs- und schadstoffarm an die Atmosphäre abgegeben.

Mit einem ecoDry von SWISS COMBI lassen sich 2 bis 40 t/h Wasserverdampfung realisieren. Getrocknet werden kann bis zu 1% Restfeuchte.

Für die Trocknung können verschiedene Energiequellen genutzt werden, wie z.B. Erdgas, Öl oder auch Biogas, Wasserstoff oder Biodiesel.

Anwendungsgebiete ecoDry

Ethanol-Industrie

Das nach der Fermentierung übrigbleibende Produkt wird zu Trockenschlempe (DDGS) getrocknet, einem eiweissreichen Futtermittel.

Stärke-Industrie

In der Stärke-Industrie wird das Restprodukt zu einem Maiskleberfutter getrocknet, einem Tierfutter für Wiederkäuer.

Pektin-Industrie

Bei der Pektin-Herstellung entsteht Trester, der zu einem Futtermittel getrocknet wird. Mit der ecoDry-Technologie wird die sonst typische Bildung von blauem Rauch (Blue Haze) sowie die Geruchsbildung vermieden.

Vorteile ecoDry

Wasserverdampfung pro Trockner bis

40 t/h

Max. Restfeuchte

1 %

Anlagen im Betrieb

>50

Grosses Energie-Rückgewinnungspotenzial
Integrierte thermische Nachverbrennung
Hervorragende Produktqualität
Geringe Emissionen
Niedriger Energieverbrauch
Geringe Brandgefahr

Grosses Energie-Rückgewinnungspotenzial

Das ecoDry-System von SWISS COMBI hat einen wichtigen Vorteil in Bezug auf die Energie-Rückgewinnung. Das ausgekoppelte Prozessgas hat eine Taupunkttemperatur von ca. 94°C, was bedeutet, dass die Energie-Rückgewinnung bei relativ hoher Temperatur abläuft. Das ausgekoppelte Prozessgas kann einen Eindampfer mit Wärme versorgen oder in einem Kondensator zur Erzeugung von warmem Wasser genutzt werden. Das warme Wasser kann dann zum Heizen oder bei einem Bandtrockner zur Wärmeversorgung genutzt werden (siehe auch ecoTwin).

Integrierte thermische Nachverbrennung

Das ecoDry-System beinhaltet eine integrierte thermische Nachverbrennung. Die ausgekoppelten Gase werden im Ofen an der heissesten Stelle zugeführt, um dort thermisch nachverbrannt zu werden. Dadurch werden die unangenehm riechenden Kohlenwasserstoff-Verbindungen zerstört. Die ecoDry-Technologie eignet sich daher besonders gut für übelriechende Produkte.

Hervorragende Produktqualität

Die Trocknung mit überhitztem Dampf ist sehr produktschonend, denn die Dampfatmosphäre schützt das zu trocknende Produkt vor Verbrennungen. Die Versengung von feinen Faserhärchen, welche bei der Trocknung mit Rauchgas üblich ist, entfällt nahezu vollständig. Damit hat das getrocknete Produkt, insbesondere Futtermittel, einen sehr angenehmen Geruch ohne verbrannte Spuren.

Geringe Emissionen

Beim ecoDry System sind Trocknungsprozess und Wärmeerzeugung voneinander getrennt, die Wärmeübertragung erfolgt mit einem Wärmetauscher. Dieser Ansatz ermöglicht, die Emissionen (Staub, CO, NOx, flüchtige organische Verbindungen) viel geringer zu halten als bei einem direkt beheizten Trommeltrockner (HTT) und so bspw. die Vorgaben der “Technischen Anleitung zur Reinhaltung der Luft” (TA Luft) einzuhalten.

Niedriger Energieverbrauch

Aufgrund des geschlossenen Dampfkreislaufes erreichen wir im Vergleich zur direkten Trocknung einen tieferen Energieverbrauch von typischerweise 750 bis 850 kW pro t Wasserverdampfung. Hinzu kommt das hohe Wärmerückgewinnungspotential.

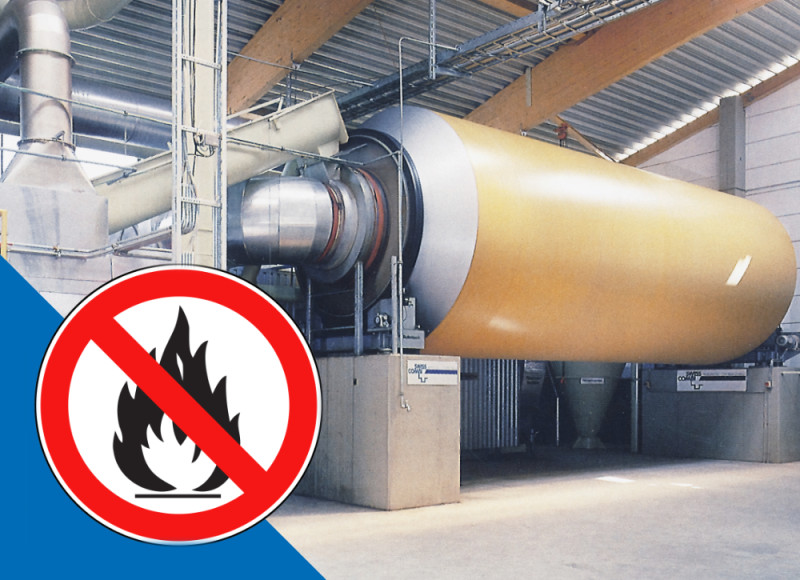

Geringe Brandgefahr

Im operativen Betrieb des Trockners haben wir durch den überhitzten Dampf eine inerte Atmosphäre, was bedeutet, dass der Sauerstoffgehalt < 10% beträgt. In diesem Zustand kann das Produkt im Trockner nicht brennen, was von unseren Kunden sehr geschätzt wird.

Für den ecoDry geeignete Rohstoffe

Beim Trocknen ist oft mehr möglich, als Sie denken. Wir entwickeln und bauen Anlagen für verschiedenste Rohstoffe – siehe die Aufstellung oben. Aber wir können mehr. Sie haben eine neue Aufgabe für uns? Gerne besprechen wir mit Ihnen die Möglichkeiten, um auch für Sie die passende Trocknungslösung zu finden.

Jetzt anrufen oder E-Mail schreiben & unverbindlich beraten lassen.

Der SWISS COMBI ecoDry ist die ideale Trocknungslösung für geruchsintensive Biomasse. Er trocknet mit überhitztem Dampf und verfügt über ein grosses Abwärme-Nutzungspotential von bis zu 60% der eingesetzten Primärenergie.

Referenzen. Ein Auszug

SWISS COMBI hat in seiner über 60-jährigen Geschichte bereits mehr als 50 ecoDry Trommeltrockner entwickelt und gebaut – in vielen Ländern der Welt, für viele verschiedene Rohstoffe und immer mit einer auf die jeweiligen Bedürfnisse unserer Kunden ausgerichteten Technik. Jede SWISS COMBI-Anlage ist individuell, jede hatte ihre besondere Herausforderung. Wie wir die gemeistert haben, erfahren Sie in den folgenden Fallbeispielen.

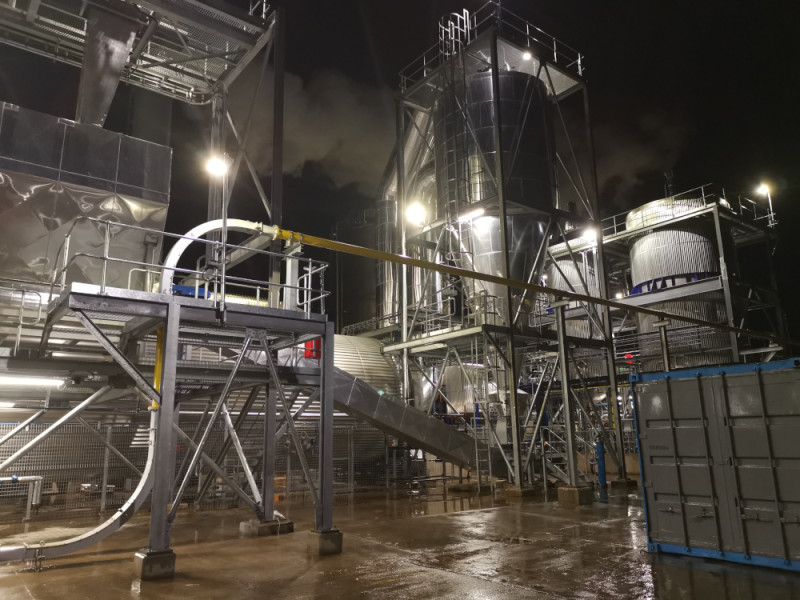

Rohstoff:

Trockenschlempe (DDGS)

Land, Jahr:
Südafrika, 2019

Ausführung:

N/A

Wasserverdampfung:

17 t/h

In dieser Anlage wird aus Rückständen der Bioethanol-Herstellung qualitativ hochwertige Trockenschlempe (DDGS) mit einer Endfeuchte von unter 10% Wassergehalt hergestellt. Wie beim ecoDry üblich, ist die Geruchsbeseitigung ohne zusätzlichen energetischen Aufwand integriert.
Rohstoff:

Trockenschlempe (DDGS)

Land, Jahr:
Frankreich, 2019

Ausführung:

N/A

Wasserverdampfung:

32 t/h

In dieser Anlage wurde der Bereich der Trommel und der Produktaufbereitung durch Swiss Combi ersetzt. Die Verfügbarkeit der Anlage konnte dadurch deutlich gesteigert werden.

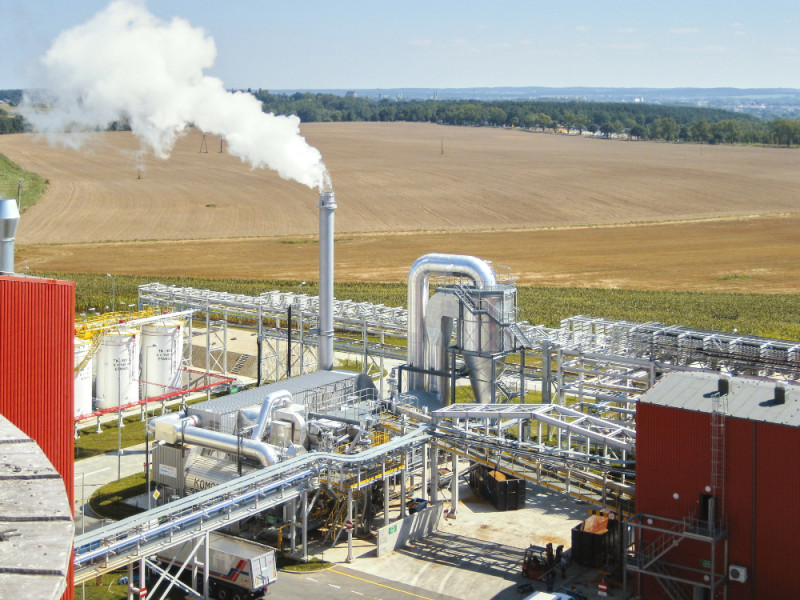

Rohstoff:

Trockenschlempe (DDGS)

Land, Jahr:
Polen, 2023

Ausführung:

N/A

Wasserverdampfung:

17 t/h

Nachdem wir bereits zwei ecoDry-Anlagen für diesen Kunden geliefert haben, wird nun bei einer dieser Anlagen die Wärmerückgewinnung nachgerüstet. Das ist mit geringem Aufwand möglich und ermöglicht, die eingesetzte Energiemenge zu optimieren und Kosten zu senken.

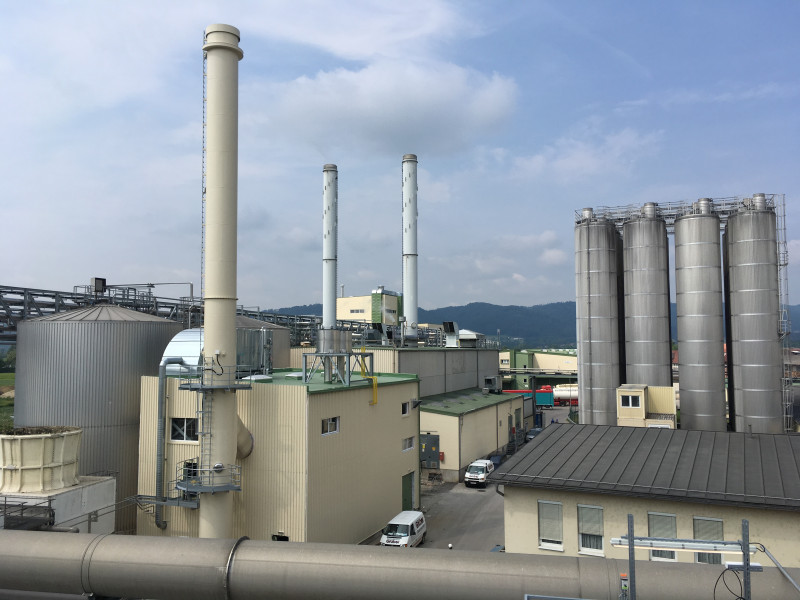

Rohstoff:

Maiskleberfutter

Land, Jahr:
Österreich, 2017

Ausführung:

N/A

Wasserverdampfung:

5 t/h

Nach der Lieferung der ersten ecoDry-Anlage im Jahr 2000 durften wir als Folge einer Kapazitätserweiterung des Werkes eine zweite ecoDry-Anlage liefern. Die Abwärme wird über unseren Kondensator an einen Sprühtrockner übergeben.
Rohstoff:

Obsttrester

Land, Jahr:
Deutschland, 2019

Ausführung:

N/A

Wasserverdampfung:

6 t/h

Bei dieser Anlage wurde ein bestehender direkt beheizter Trommeltrockner in einen ecoDry umgebaut, um die Emissionen zu reduzieren und die Abwärme nutzen zu können.
Rohstoff:

Weizenkleberfutter

Land, Jahr:
Frankreich, 2016

Ausführung:

N/A

Wasserverdampfung:

12 t/h

Bei dieser ecoDry-Anlage werden die Reste einer Weizenstärkeanlage zu einem Weizenkleberfutter für Vieh verarbeitet. Dieser ecoDry hat eine alte Trocknungsanlage aus dem Jahr 1998 ersetzt.

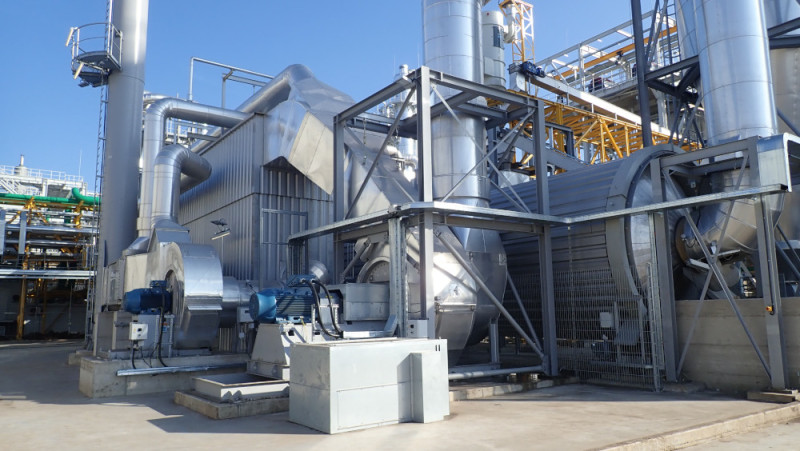

Rohstoff:

Sirup mit Weizenkleie

Land, Jahr:
Ungarn, 2018

Ausführung:

N/A

Wasserverdampfung:

9 t/h

Bei dieser ecoDry Anlage werden Sirup und Weizenkleie zu Viehfutter verarbeitet.
Rohstoff:

Trockenschlempe (DDGS)

Land, Jahr:
Holland, 2007

Ausführung:

N/A

Wasserverdampfung:

3 x 36 t/h

Bei dieser Anlage wird in einer Bioethanolanlage Ethanol hergestellt für die Beimischung ins Benzin. Das Restprodukt aus der Bioethanol-Herstellung wird im ecoDry zu DDGS, einem eiweissreichen Viehfutter verarbeitet. Wir haben drei Trockner mit je 36 t/h Wasserverdampfung geliefert.
Rohstoff:

Trockenschlempe (DDGS) aus roter Hirse

Land, Jahr:
Australien, 2014

Ausführung:

N/A

Wasserverdampfung:

18.5 t/h

Bei dieser Anlage wird rote Hirse als Rohstoff für die Ethanolherstellung verwendet. Das Restprodukt verarbeiten wir im ecoDry zu DDGS, einem eiweissreichen Viehfutter.

Dunkelblau: Länder, in die ecoDry Trommeltrockner von SWISS COMBI geliefert wurden
